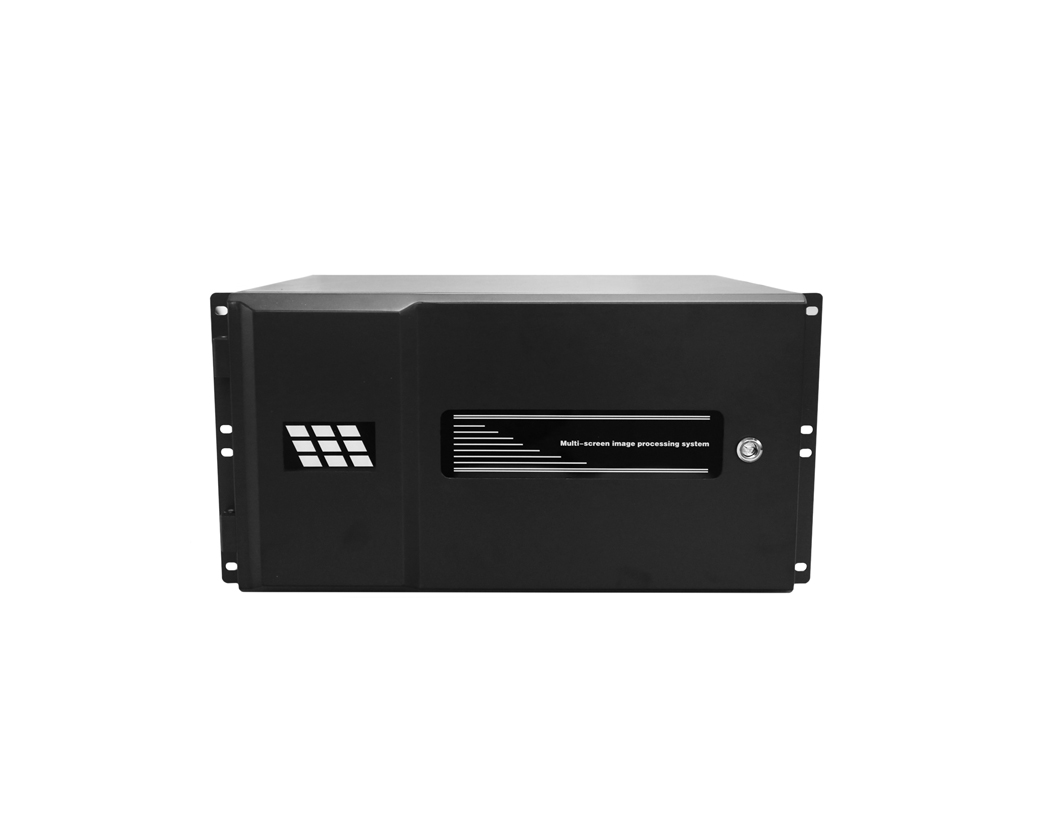

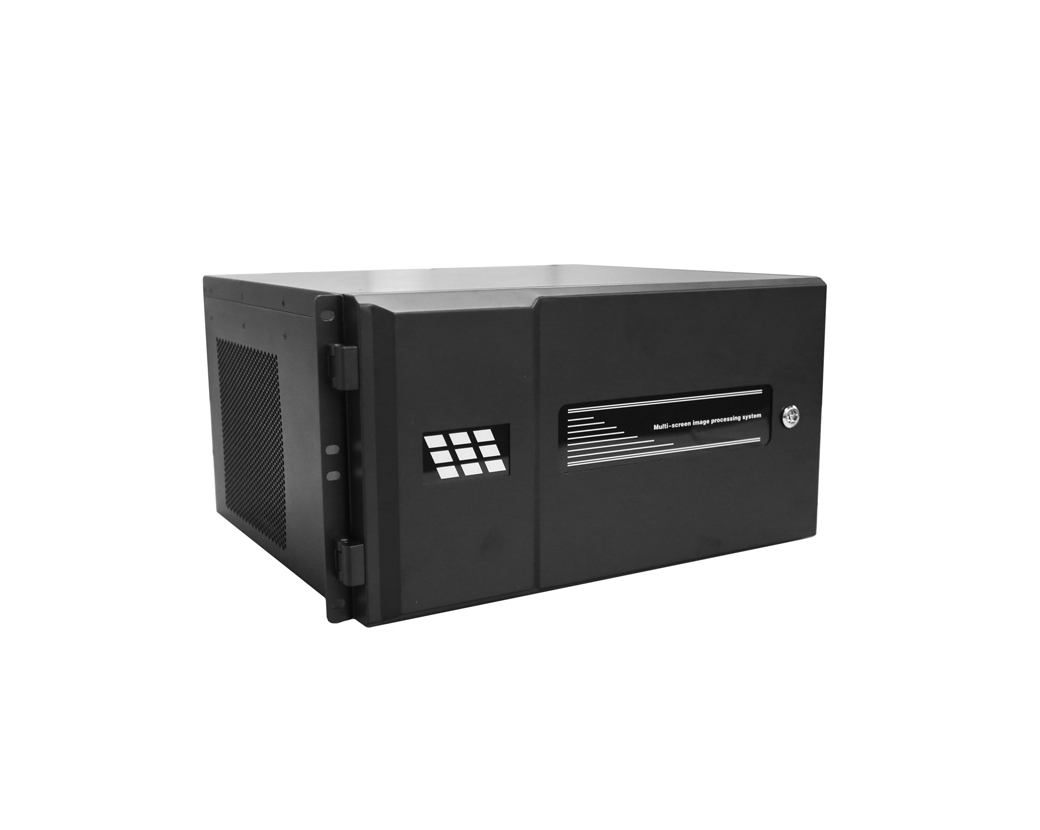

高清多屏拼接处理器
◆ 采用全交叉调度架构高速数据传输技术
◆ 每路信号动态设置点对点的专线数据通道，实时显示
◆ 支持拼接框架效果调节，窗口淡化融合
◆ 4K输入视频窗口可任意漫游、叠加、缩放、拼接、灵活使用
◆ 热插拔式架构，机箱集成度高，一卡两路，多窗口
◆ 软件设计先进，多个预案轮巡功能
◆ 软件网络控制，RS232控制，可联动周边设备
◆ 纯硬件结构、无操作系统、稳定性高
- 详细说明

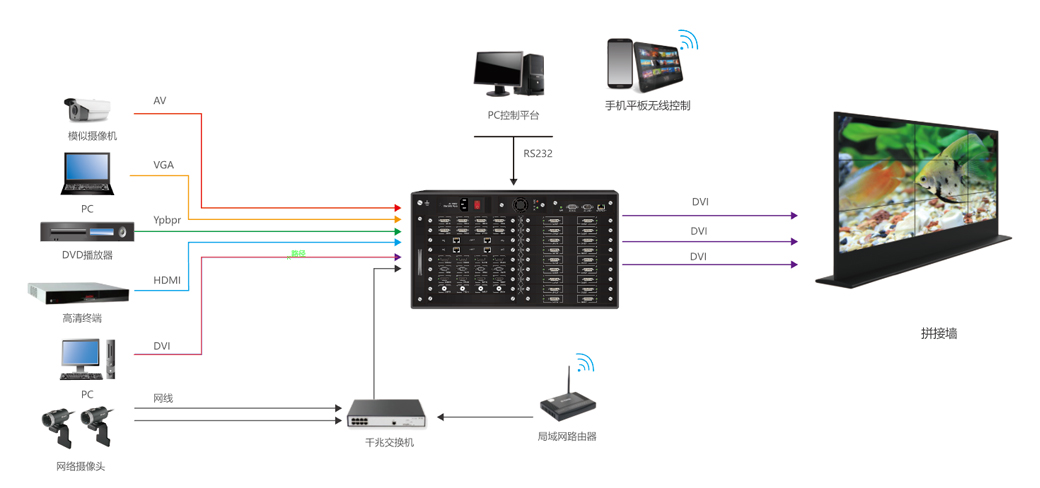

- 连接示意图
- 文档下载
- 高清多屏拼接处理器是一款纯硬件的专业化、高性能的高端图像处理设备，能够将多个动态画面实时不丢帧地显示在多个屏幕上，实现多窗口拼接功能。其主要用于高质量，高清晰度的大屏拼接显示系统，是系统显示的核心控制设备，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的图像处理解决方案。
高清多屏拼接处理器采用大规模高性能FPGA阵列和高速数字总线交换技术架构，结合全数字硬件设计理念，实现无CPU操作系统视频图像处理工作站。多屏拼接处理器具有宽带视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理功能于一身，具有强大的处理能力。处理器采用数字多总线并行和数字多总线数据交换的处理机制，能从根本上保证对所有输入信号源进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。
类型 项目 参数
主机参数
机箱规格 1U 1.5U 3U 5.5U 9U 控制板 1 4 1 1 1 输入插槽 1 2 4 8 16 输出插槽 1 2 4 8 16 尺寸 (mm)(L)*(W)*(H) 482.6*230*43.6 428.6*387.5*72 482.6*387.5*138 482.6*402.5*240 482.6*402.5*382.14 板卡参数 输入卡 多种输入卡可任意组合：VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等 输出卡 DVI、HDMI 支持最大分辨率 3840×2160@30Hz 显示模式 任意拼接，缩放显示 输入距离 ≤10m（AWG26 HDMI1.4 电缆标准） 输出距离 ≤10m（AWG26 HDMI1.4 电缆标准） 控制卡参数 处理器管理网口 1个RJ45接口，10/100m自适应，支持对通讯处理器的管理与配置 处理器管理串口 2个RS232接口，可支持对外联的矩阵、屏幕等第三方设备的控制 功能参数 传输带宽 6.75Gbps 输出分辨率 3840×2160@60 软件参数 控制软件 PWController用于WindowsXP/Vista/Win7 环境参数 工作温度 -10℃~60℃ 工作湿度 5~95%无冷凝 最大功率(W) 300W 电气特性 输入165-240V交流电，可插拔电源
