高清混合矩阵

◆ 支持CVBS、Ypbpr、VGA、SDI、HDMI、DVI等信号输入
◆ 支持HDMI 1.4/1.3版本、HDCP 1.4及DVI 1.0标准
◆ 支持EDID自动管理,保证每一路信号呈现出最佳效果
◆ 支持图像拼接显示,实现矩阵和拼接两大功能二合一(选配)
◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
◆ 支持LCD液晶屏显示,中英文显示轻松切换
◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保
   存的显示状态
◆ 均带信号指示灯,方便监测输入输出的信号状态
◆ HDMI输出支持独立音频插座输出
◆ 支持授权加密设计,可设置矩阵使用时间
◆ 支持对最高达20米的长线输出作自动均衡
◆ 采用插卡式机箱,全模块化设计,配置灵活,升级方便

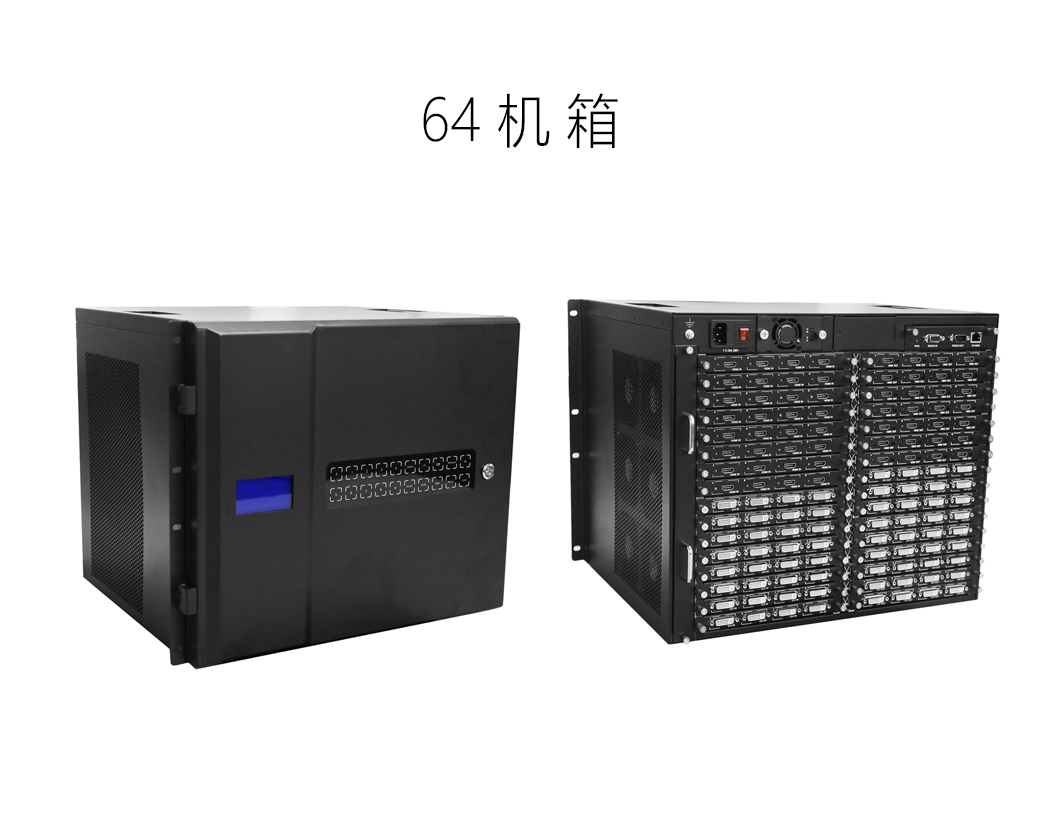

◆ 支持1.5U/3U/5U机箱,适用19英寸机柜

  • 详细说明

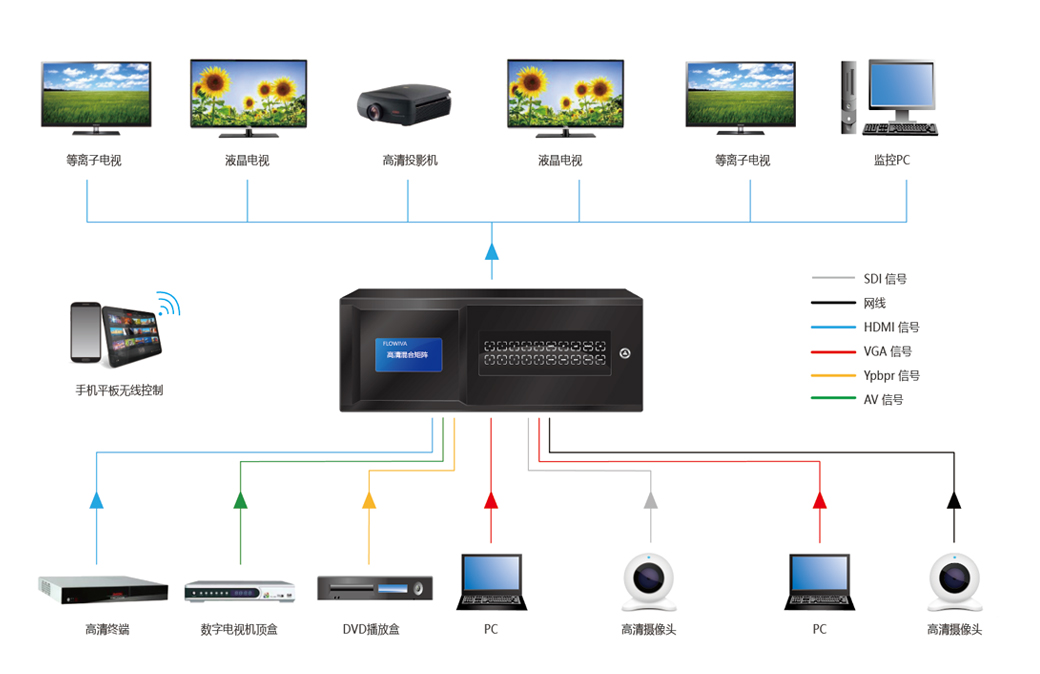

  • 连接示意图
  • 文档下载
  • 高清混合矩阵切换器是一款高性能的高清视频信号交换设备,该矩阵兼容数字,模拟信号输入,并支持多种信号格式,任何一路信号的输出可以自由选择任何一路信号源而不会干扰其他输出,使信号传输衰减降至最低,图像和声音信号能高保真输出。
    该矩阵带有断电保护、LCD液晶显示、多种格式信号交换功能,采用插卡式结构,支持HDMI、DVI、VGA、Video、Ypbpr等信号输入,HDMI信号输出。同时具备网络和RS232通讯接口,可以方便与个人电脑,控制设备配合使用。改设备为需要进行数字音视频切换的专业工程提供了一个新的解决方案。

    类型 项目 参数

    主机参数

    机箱规格 1U 1.5U 3U 5.5U 9U
    控制板 1 4 1 1 1
    输入插槽 1 2 4 8 16
    输出插槽 1 2 4 8 16
    尺寸 (mm)(L)*(W)*(H) 482.6*230*43.6 428.6*387.5*72 482.6*387.5*138 482.6*402.5*240 482.6*402.5*382.14
    板卡参数 输入卡
    多种输入卡可任意组合:VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等
    输出卡 DVI、HDMI
    支持最大分辨率
    3840×2160@30Hz
    支持音频格式
    DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
    传输距离 不小于20米,在1920×1200@60Hz时,视线缆质量而定
    控制参数 处理器管理网口
    1个RJ45接口,10/100M自适应,支持对通讯处理器的管理与配置
    处理器管理串口
    2个RS232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
    功能参数 传输带宽
    单路10.2Gbps
    输出分辨率
    最大支持3840×2160(向下兼容),可自定义
    软件参数 控制软件
    MATRIX 1.0,用于Windows XP/Vista/Win 7
    环境参数 工作温度
    -10℃~60℃
    工作湿度
    5~95%无冷凝
    最大功率(W)
    300W
    电气特性 可插拔式,AC90-265V,60W 90W 120W 150W 300W根据不同型号
