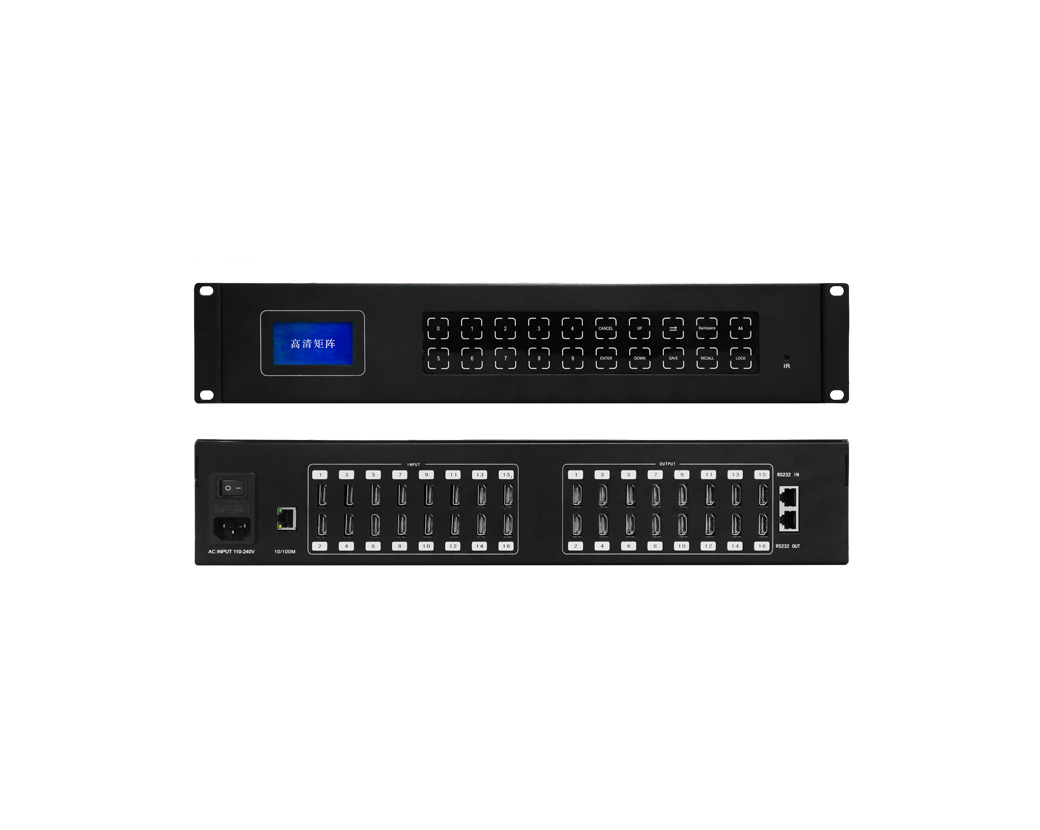

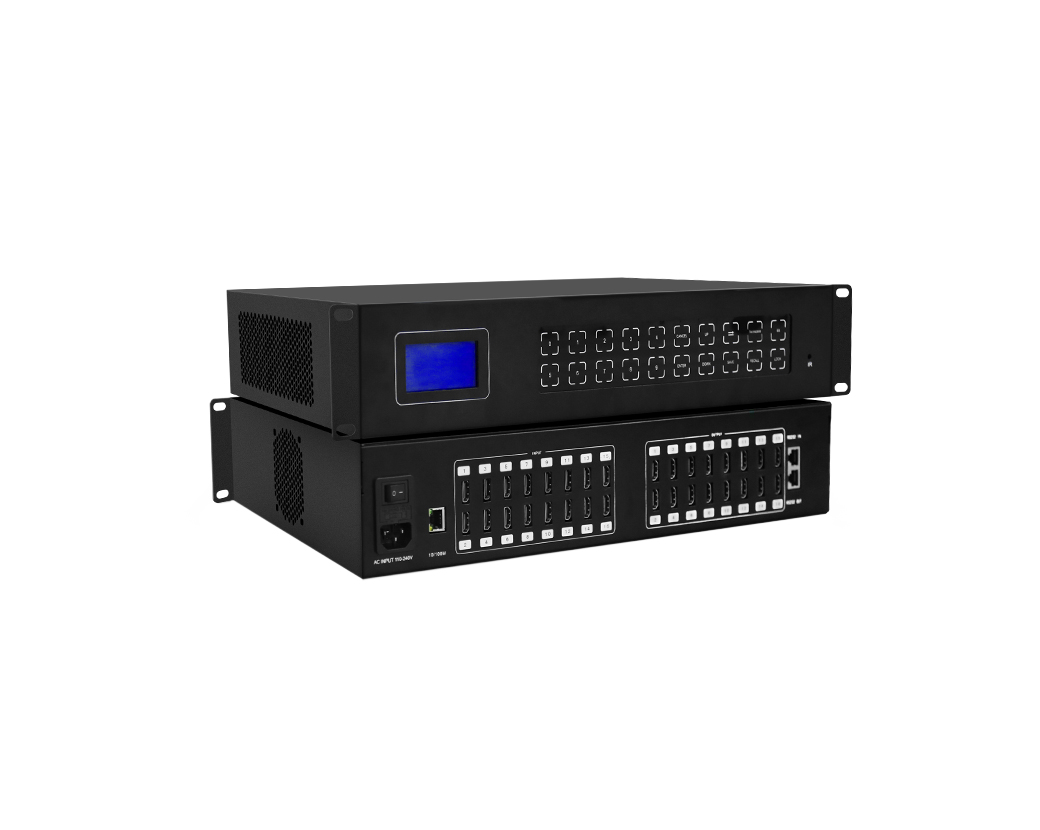

一体化高清矩阵

  • 详细说明
  • 连接示意图
  • 文档下载
  • HDMI 数字矩阵最高可在 10.2Gb/s 带宽下传输和切换1080p高清数字视频信号,分辨率支持1080p;可选EDID信息管理功能,自动提取显示端EDID信息,并传输切换给设备端,保证输出的每一路信号,完整的读取显示端的EDID信息,呈现出最佳的显示效果。应用范围包括数字视频多屏显示系统,广播电视系统,医学示教系统,指挥控制系统等需求高品质数字视频显示领域。矩阵采用前面板触摸按键操控,具有LCD显示状态。

    类型 项目 参数
    功能 传输信号类别
    TMDS
    传输电缆
    HDMI,AWG26 HDMI1.4 电缆标准
    HDMI性能及接口
    支持HDMI版本
    HDMI1.3 1.4
    支持HDCP版本
    HDCP1.4
    HDMI分辨率
    1080p/1080i/720p/576p/576i/480p/480i, 3D(04/08矩阵支持4K)
    支持视频色彩格式
    24 位/30 位/36 位/48 位
    支持音频格式
    DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
    最大传输速率
    10.2Gbps
    输入输出TMDS信号
    0.5~1.5Vp-p(TMDS)
    输入线缆长度
    ≤15m(AWG26 HDMI1.4 电缆标准)
    输出线缆长度
    ≤15m(AWG26 HDMI1.4 电缆标准)
    可靠性 拼接故障间隔时间        >40000小时
    电源部分
    供电方式
    可插拔式,AC90~265V,DC12V 36W 电源
    功耗
    <36W,根据使用板卡数量而定
    远程控制
    RS232、TCP/IP
    9600 波特,8 位,1 位停止位、无校验位;LAN
    防护级别
    静电防护
    1a 接触放电 3 级 1b 空气放电 3 级
    操作环境
    工作温度
    0℃~60℃ 无冷凝
    存储湿度
    -20℃~75℃
    湿度(无凝结)
    20%~70%RH
    操作响应
    通道切换速度
    <200ms
    操作软件
    PC控制软件
    MATRIX V4.4.1,用于 WindowsXP/Vista/WIN7
    机体属性
    材料/颜色
    电解板,黑色
    选配组件 1U/2U机箱,适用 19 英寸机柜
