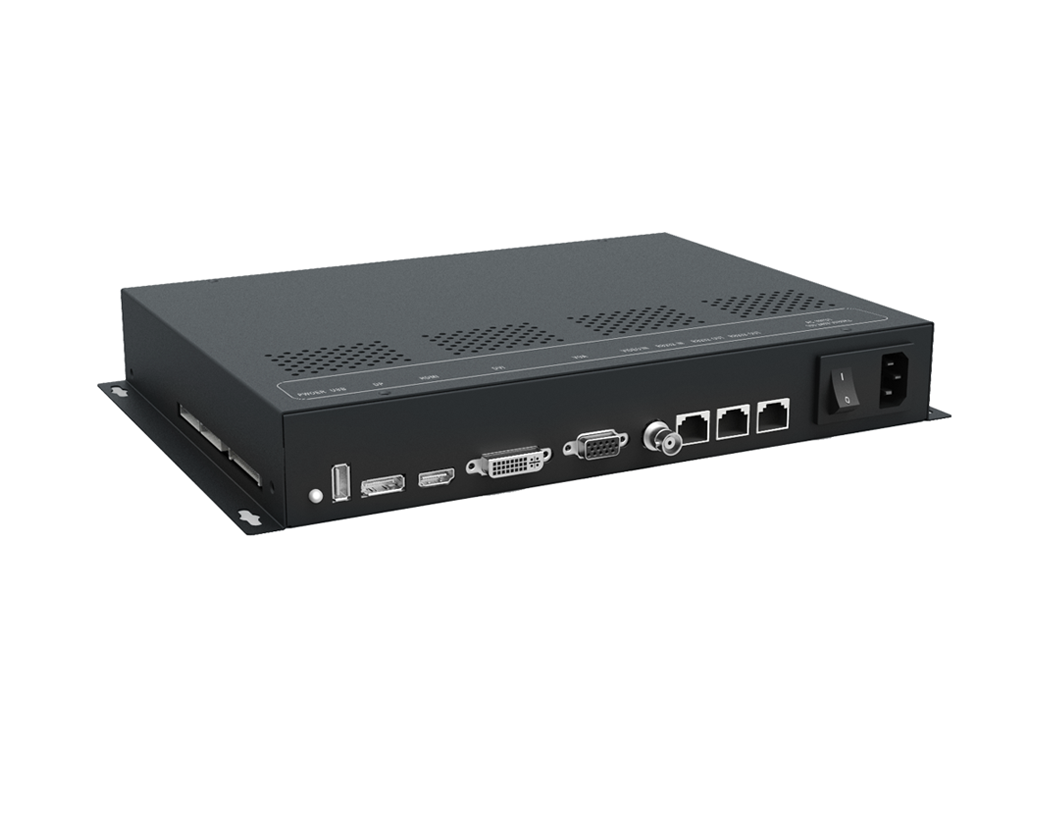

FLW-801C单元式4K液晶拼接盒/板

◆ 全硬件构架,无CPU和操作系统
◆ 内置框架补偿功能
◆ 无病毒感染风险,安全性好
◆ 集成多路视频信号源种类:HDMI、DP、DVI、VGA、VIDEO信号
◆ 内嵌3D视频亮色分离电路单元
◆ 内嵌3D数字信号降噪单元
◆ 单元可支持驱动3840*2160的液晶屏幕
◆ 可支持4K/60Hz超高清输入
◆ RS232串口远程控制

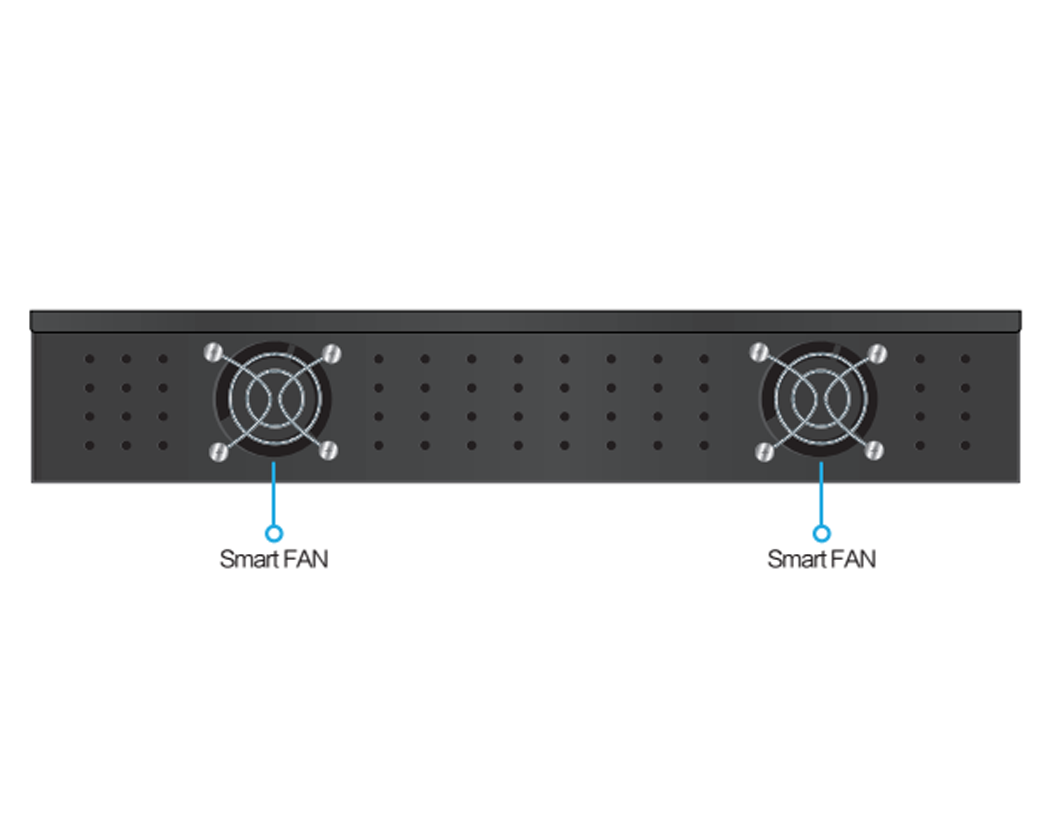

◆ 内置智能温控风扇,可24小时持续工作
◆ 操作方便,配合FLW-CONTROL软件可以灵活的对系统进行操作
◆ 可提供开发协议,便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统

  • 详细说明

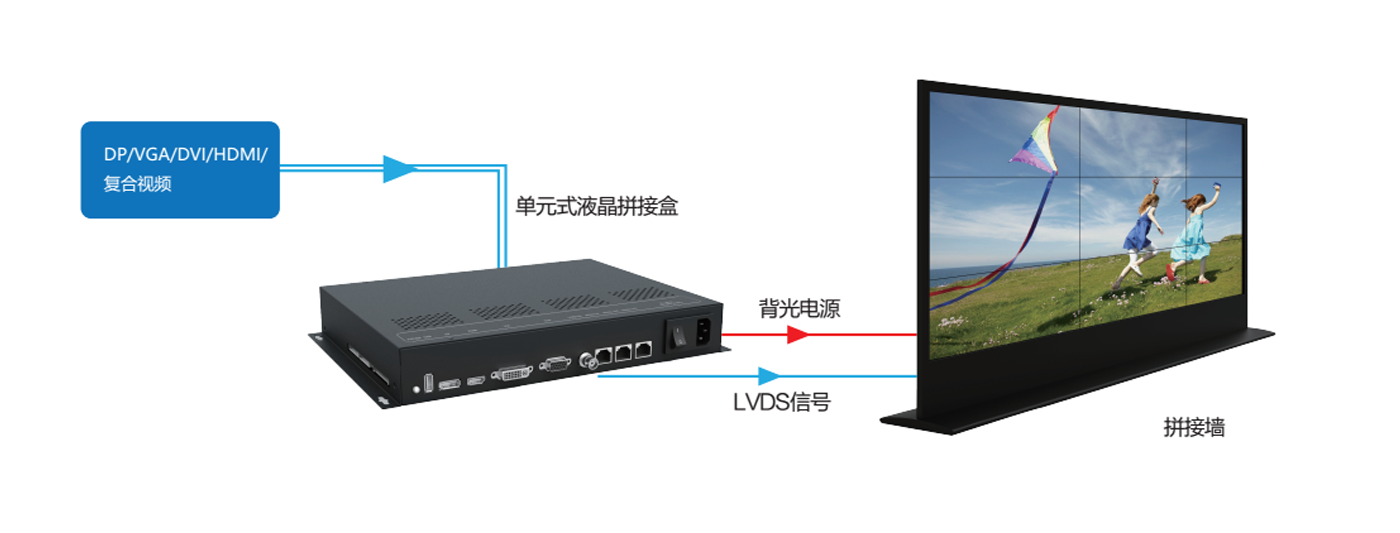

  • 连接示意图
  • 文档下载
  • FLW_801c是一款专注于高端4K拼接市场的拼接处理器,能够支持4K 60Hz信号的输入,支持4K 8bit / 10bit V-BY-ONE信号输出,能够直接驱动4K液晶屏,兼容LVDS信号,是一款适合目前市场上所有拼接屏的拼接产品,具备丰富的输入端口,支持多种信号的输入。

    项目 参数

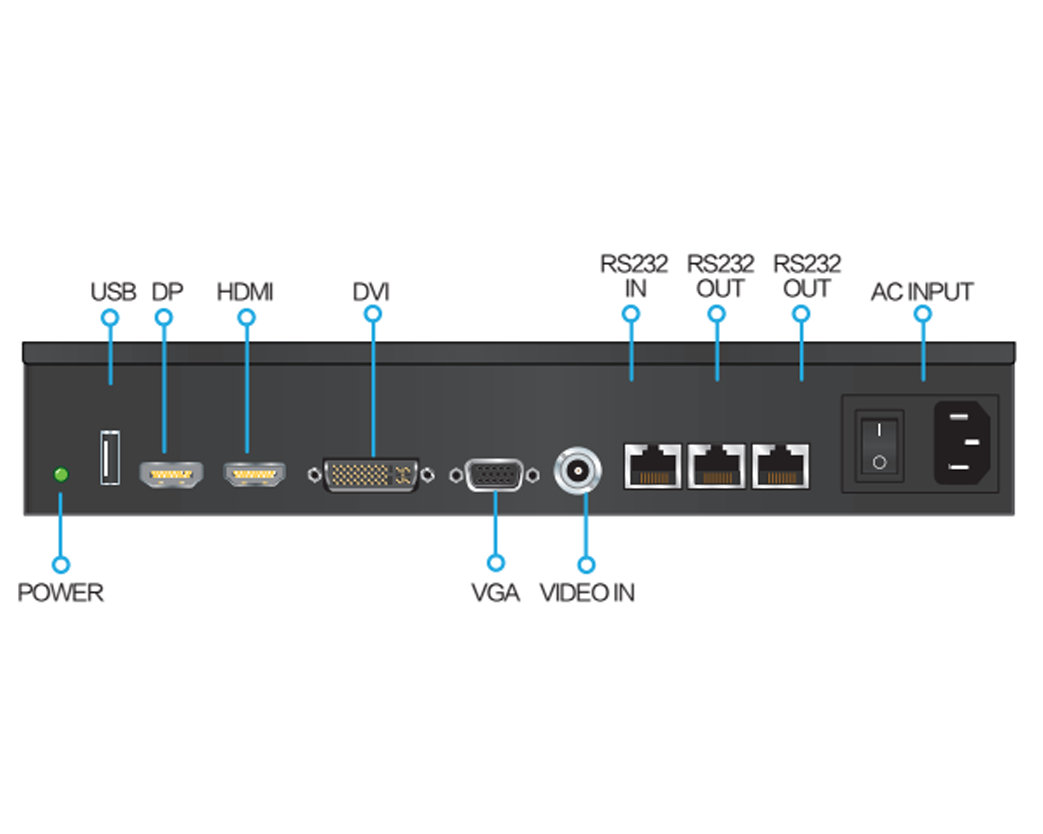

    输入 CVBS 支持PAL/NTSC全制式
    VGA 每路一个D15接口端子支持SVGA / XGAW / WXGA
    DVI DVI每路1个DVI接口端子
    HDMI HDMI每路1个HDMI接口端子,支持4K/60Hz输入
    DP 支持4K/30Hz输入

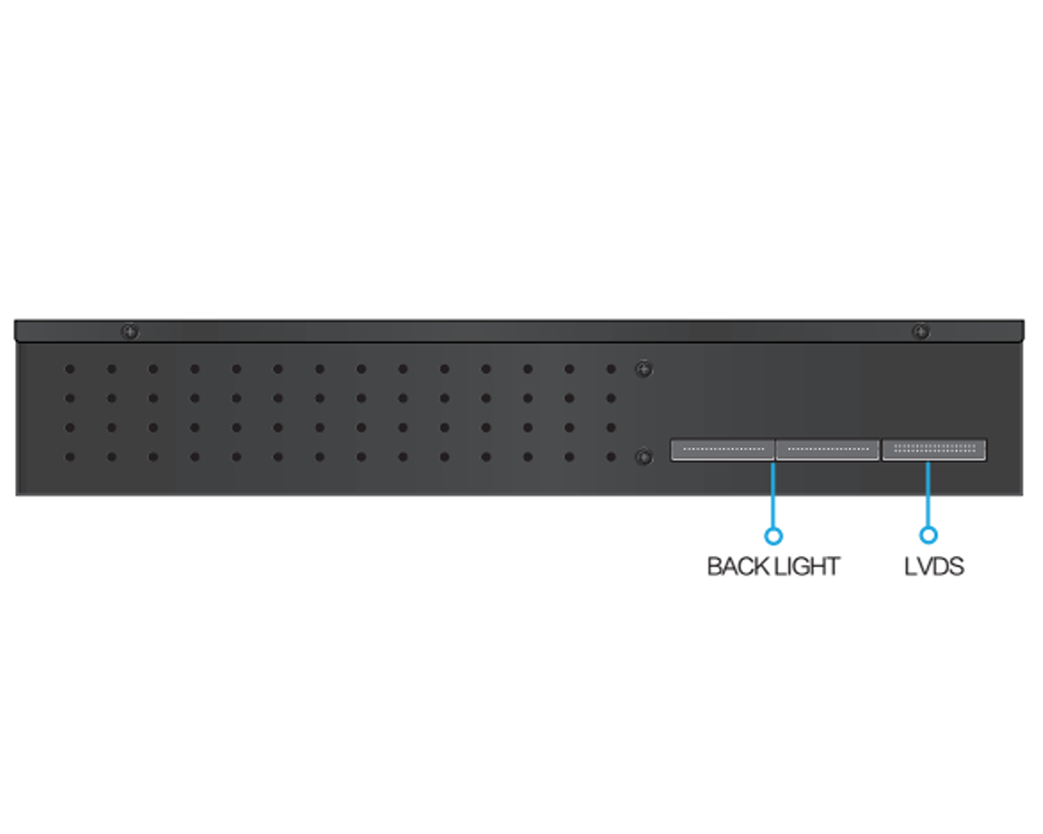

    输出 LVDS/VBYONE 支持单双路LVDS,最高可支持3840*2160屏幕
    背光 两路背光直流电源以及背光控制信号输出
    系统软件 多屏多媒体显示系统,RS232接口控制(1路进,2路环出)
    工作温度  -20~60℃
    工作湿度 5%-95%RH
    工作电压 100-200V/50,60HZ
    功耗 最大300W,根据屏幕型号不同
    尺寸 307mm*282mm*53.8mm
