M969W(4K)

◆ 支持分辨率:3840×2160@30Hz / 2560×1600@60Hz / 1920×1080@120Hz
◆ 支持3路HDMI、DVI、DP、VGA、YPbPr、TTL数字信号输入
◆ 支持任意2通道的信号PIP,PBP,POP,可随意调节画面大小
◆ 支持3D视频梳妆滤波、隔逐行变换、视频降噪
◆ 支持TNR,sharpness,ACC,ACM,DCDi,MADi画质处理功能
◆ 支持6基色Gamma调整,各种场合均能呈现完美画质
◆ 支持FRC:使画面更加的自然流畅,进一步提高了动态清晰度
◆ 支持VWD,自动侦测视频信号并增强
◆ 支持DP1.2MST输出or eDP,可直接驱动DP Panel
◆ 支持4通道或者2通道LVDS输出
◆ 支持12V单电源和12/5V双电源供电
◆ 支持按键、红外遥控、RS232和网络控制(选配)
◆ 工业品质,运行稳定可靠

  • 详细说明
  • 连接示意图
  • 文档下载

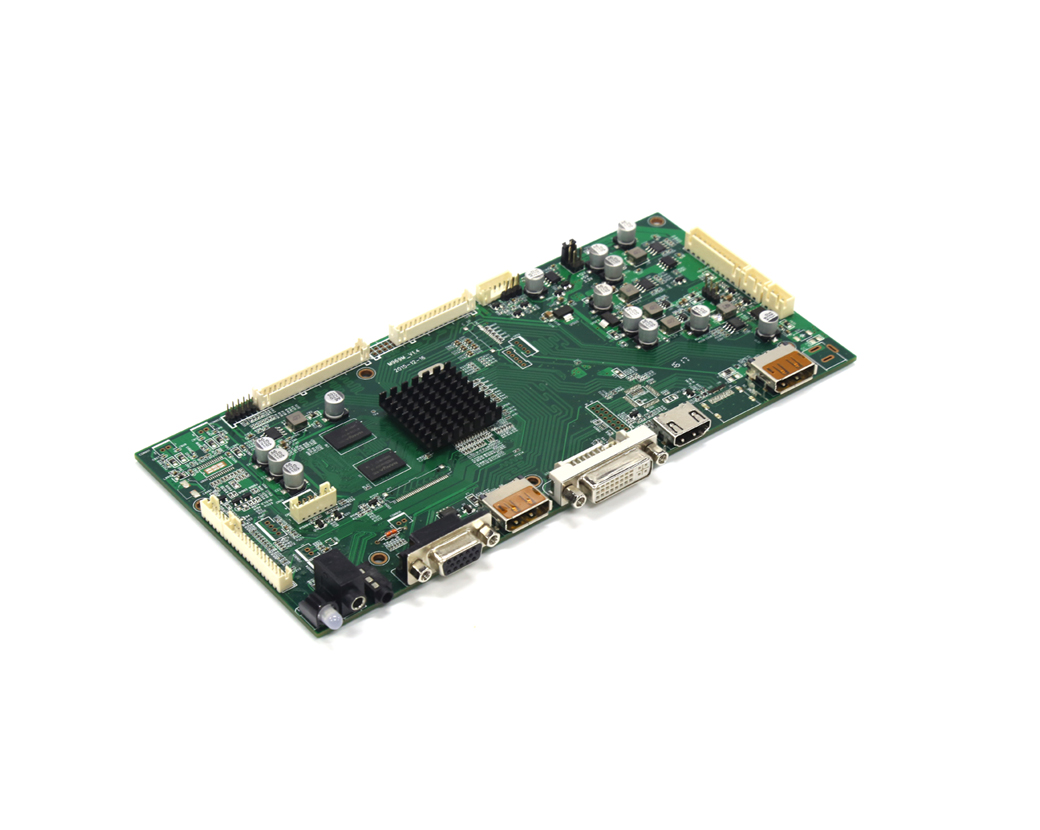

  • M969W是一款多功能液晶显示器驱动板卡,采用业内高端领先的数字处理芯片STDP9320,该方案显示效果更加逼真,细腻柔和。板载接口丰富,具备3路HDMI、DVI、DP、 VGA 、YPBPR、音频等信号输入接口,支持DP信号环路输出和LVDS驱屏接口输出,支持DP1.2和HDMI1.4UHD信号输入,分辨率高达2560*1600@60HZ
    3840*2160@30HZ同时支持PIP及PBP功能。本产品可在广播电视、医疗、教育、监控等多个领域的广泛应用。

    项目 参数

     输入接口
    VGA/YPbPr:3路10Bits ADC
    DP 1.2:支持HDCP 1.2,HBR Audio,3D,可输入e-DP or MyDP;兼容DP1.1a
    3路HDMI 1.4:支持HDCP 1.2,HBR声音,3D
    1路,DVI:支持DVI 1.0
    TTL数字视频信号输入接口
    输出接口 DP 1.2MST输出or eDP,可直接驱动DP Panel
    4通道或者2通道LVDS输出
    音频接口 2组立体声音频输入,支持2X10W8ohm喇叭
    控制借口 支持按键、红外遥控、RS232和网络控制(选配)
    工作温度 -20~60℃
    工作温度 5-95%无冷凝
    供电要求 支持12V单电源和12/5V双电源供电
    尺 寸 1.6mm(H)*212mm(L)*100mm(W)
