一体处理器系列
◆ 支持4路输入开窗叠加漫游（各路输入均可开一个窗），最高支持分辨率3840x2160@30Hz
◆ 2-24路HDMI输出，最高支持3840x2160@30Hz输出
◆ 支持一路L/R音频输出（可切换音频输出通道）
◆ 支持按键、红外控制
◆ 多种拼接画面模式（开窗画面可在拼接画面内任一位置区域）
◆ 低功耗节能环保设计，全硬件设计稳定性高
◆ 采用视频处理器芯片，全硬件实时处理架构，无病毒感染风险
◆ 低功耗节能环保设计，内部采用传导散热，不需任何外部散热措施，稳定性极高
◆ 支持开窗画面场景保存，保存预案场景可设置轮询切换
◆ 支持上位机控制(局域网和串口)：开窗、设置拼接形式、设置输出分辨率、预案设置等
- 详细说明

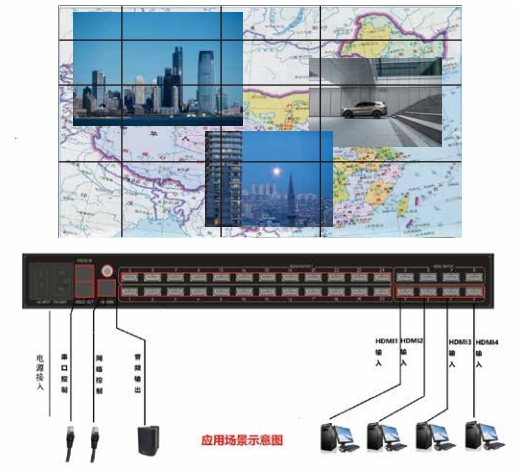

- 连接示意图
- 文档下载

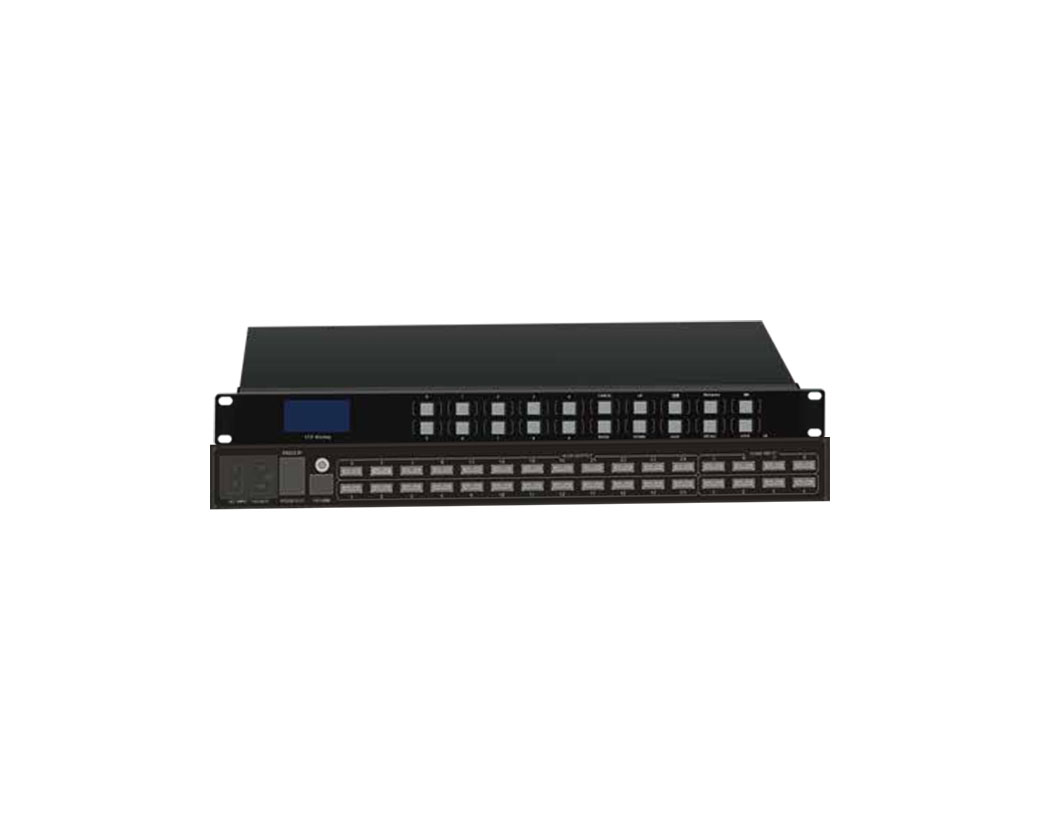

一体化处理器FM04XXHF系列，具有体积小，使用方便灵活等特点。内置视频拼接处理功能， 4窗口画面任意叠加漫游显示，最大支持24个显示单元拼接显示，特别适合小规模拼接应用场合。
类 型 项 目 参数 主机参数 型号 一体化处理器FM04XXHF系列 机箱规格 1U 尺寸（mm）(W)*(L)(H) 482.6mm(宽)*270mm(长)*43.8mm(高) 最大功率（W） 36W 功能参数 输入路数 4路HDMI 输出路数 2-24路输出 输入分辨率 最大支持3840x2160@30Hz，其他分辨率向下兼容 输出分辨率 1920x1080@60Hz(出厂默认)可定制输出分辨率 音频输出 1路3.5mm音频接口 控制参数 矩阵管理网口 1个RJ45接口，10/100M自适应，支持对通讯矩阵的管理与配置 矩阵管理串口 2个RS232接口，可以支持对外联的矩阵、屏幕等第三方设备的控制 环境参数 工作温度 -10℃~60℃ 工作湿度 5~95%无冷凝 电气特性 AC90-265V
