矩阵系列

◆ 支持HDMI信号输入、支持HDMI信号输出
◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
◆ 支持LCD液晶屏显示,中英文显示轻松切换
◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保存的显示状态

  • 详细说明

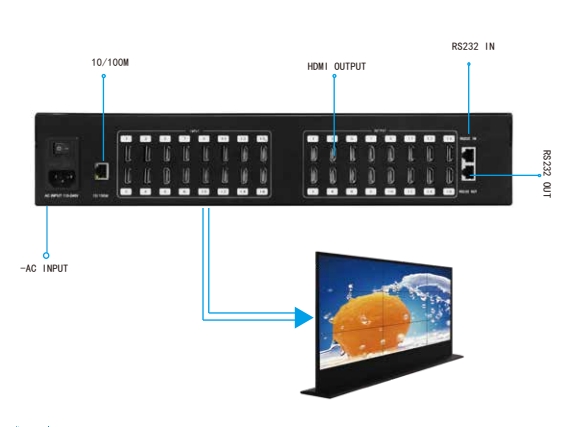

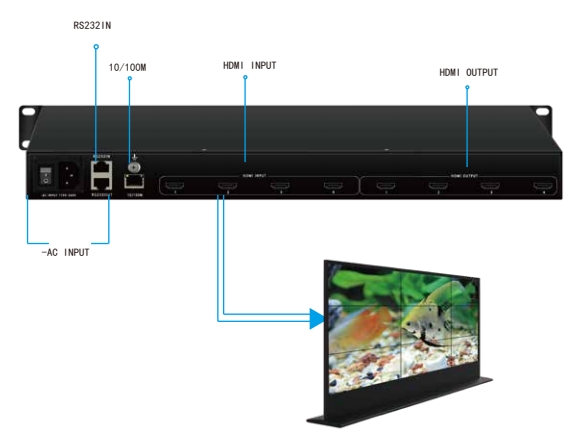

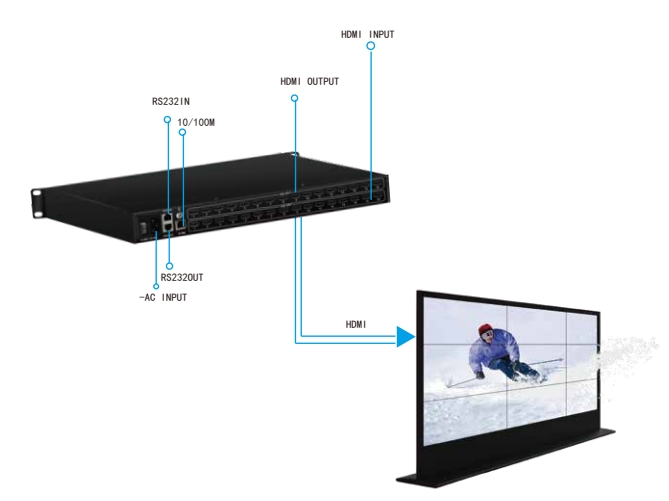

  • 连接示意图
  • 文档下载

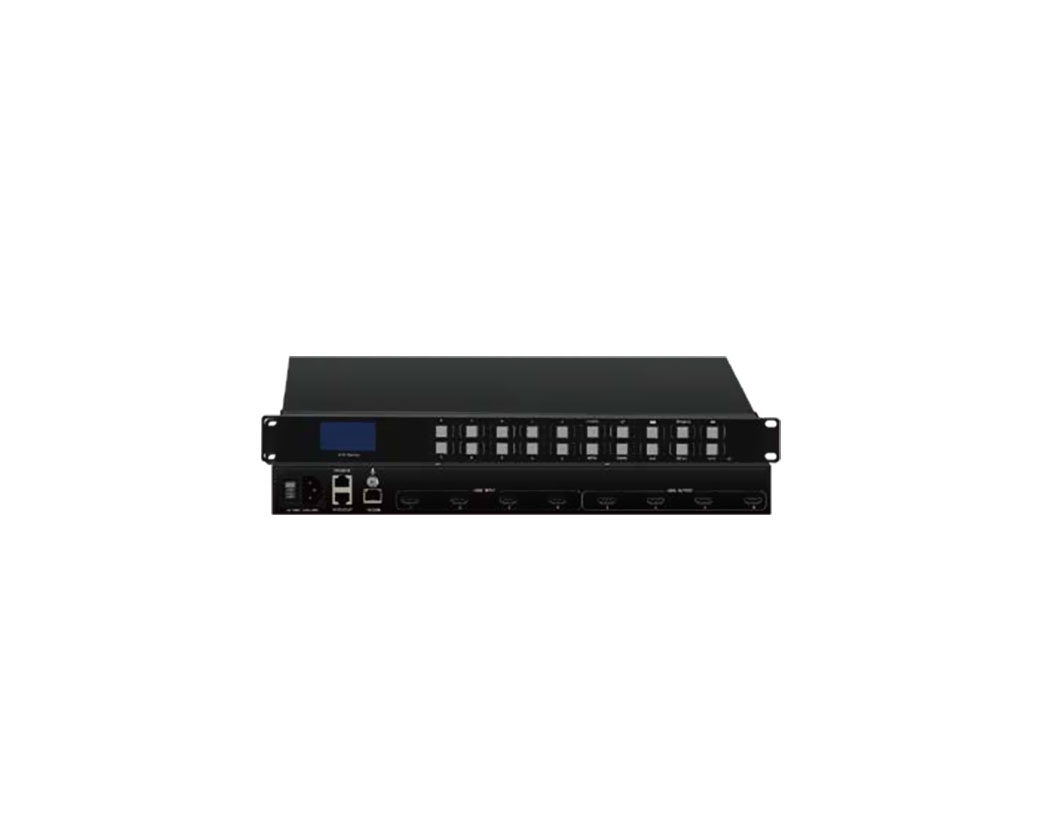

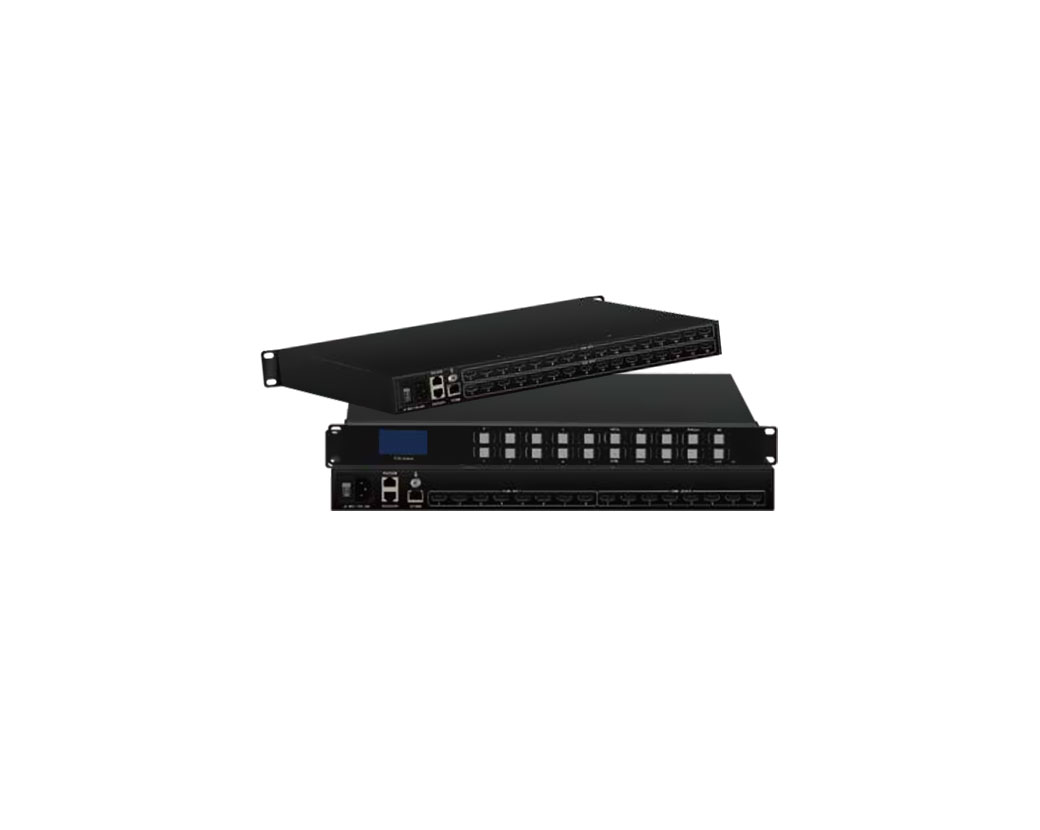

  •  HDMI矩阵

    此系列矩阵为2k一体矩阵,包含0404一体、0808一体、1616一体、1632一体,可根据应用场景灵活选择高清数字矩阵设备,最高分辨率可支持1920X1080@60hz。支持红外遥控;RS-232、TCP/IP 控制,适用于任何规模的标准数字视频信号的传输应用。矩阵可以适应 7×24 小时不间断工作状态,为系统提供稳定可靠的信号传输切换中枢。应用范围包括数字视频多屏显示系统,广播电视系统,医学示教系统,指挥控制系统等需求高品质数字视频显示领域。矩阵采用前面板按键操控,具有 LCD显示状态。

    ◆ 支持HDMI信号输入、支持HDMI信号输出
    ◆ 支持HDMI1.3版本标准,最高分辨率为1920X1080@60hz
    ◆ 支持EDID管理,可读取显示屏端的EDID,保证每一路信号呈现出最佳效果
    ◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
    ◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
    ◆ 支持LCD液晶屏显示,中英文显示轻松切换
    ◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
    ◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保存的显示状态
    ◆ 支持对最高达15米的长线输出作自动均衡(视线缆质量而定)

    类 型 项 目 参数
    主机参数 型号 FDM0404D FDM0808D FDM1616D FM1632A
    机箱规格 1U 1U 1U 1.5U
    最大输入路数 4 8 16 16
    最大输出路数 4 8 16 32
    尺寸(mm)(W)*(L)(H) 482.6×270×43.8 482.6×270×43.8 482.6×270×43.8 482.6*270*80
    最大功率 36W
    功能参数 输入卡 HDMI
    输出卡 HDMI
    输出分辨率 最大支持1920×1080@60hz(向下兼容),可自定义
    传输距离 不小于15米,在1920×1080@60Hz时,视线缆质量而定
    传输带宽 单路4.45Gbps
    控制参数 处理器管理网口 1个RJ45接口,10/100M自适应,支持对通讯处理器的管理与配置
    处理器管理串口 2个RS232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
    软件参数 控制软件 MATRIX 1.0,用于Windows XP/Vista/Win 7/Win10
    环境参数 工作温度 -10℃~60℃
    工作湿度 5~95%无冷凝
    电气特性 AC90--265V



     HDMI4K60HZ矩阵

    HDMI数字矩阵最高支持HDCP2.3,兼容HDCP2.2、HDCP1.4,HDMI数字矩阵支持HDMI2.0,并兼容HDMI1.4,最高可在18Gb/s带宽下传输和切换4K@60HZ高清数字视频信号,分辨率支持4k60hz及4k60以下分辨率;可选 EDID 信息管理功能,自动提取显示端 EDID 信息,并传输切换给设备端,保证输出的每一路信号,完整的读取显示端的 EDID 信息,呈现出最佳的显示效果。

    ◆ 支持HDMI信号输入、支持HDMI信号输出
    ◆ 支持HDMI2.0版本标准,最高分辨率为3840X2106@60hz
    ◆ 支持HDCP2.3版本标准,向下兼容
    ◆ 支持EDID管理,可设置自动模式或者读取默认EDID
    ◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
    ◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
    ◆ 支持LCD液晶屏显示,中英文显示轻松切换
    ◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
    ◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保存的显示状态
    ◆ 支持对最高达5米的长线输出作自动均衡(视线缆质量而定)

    类 型 项 目 参 数
    主机参数 型号 FM0404HS
    机箱规格 1U
    最大输入路数 4
    最大输出路数 4
    尺寸(mm)(W)*(L)(H) 482.6*260*75
    最大功率(W) 36W
    功能参数 输入卡 HDMI
    输出卡 HDMI
    输出分辨率 最大支持3840X2160@30hz(向下兼容)
    传输带宽 单路18Gbps
    传输距离 不小于5米,在3840×2160@60HZ时,视线缆质量而定
    控制参数 矩阵管理网口 1个RJ45接口,10/100M自适应,支持对通讯矩阵的管理与配置
    矩阵管理串口 2个RS232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
    软件参数 控制软件 MATRIX 1.0,用于Windows XP/Vista/Win 7/Win10
    环境参数 工作温度 -10℃~60℃
    工作湿度 5~95%无冷凝
    电气特性 AC90-265V



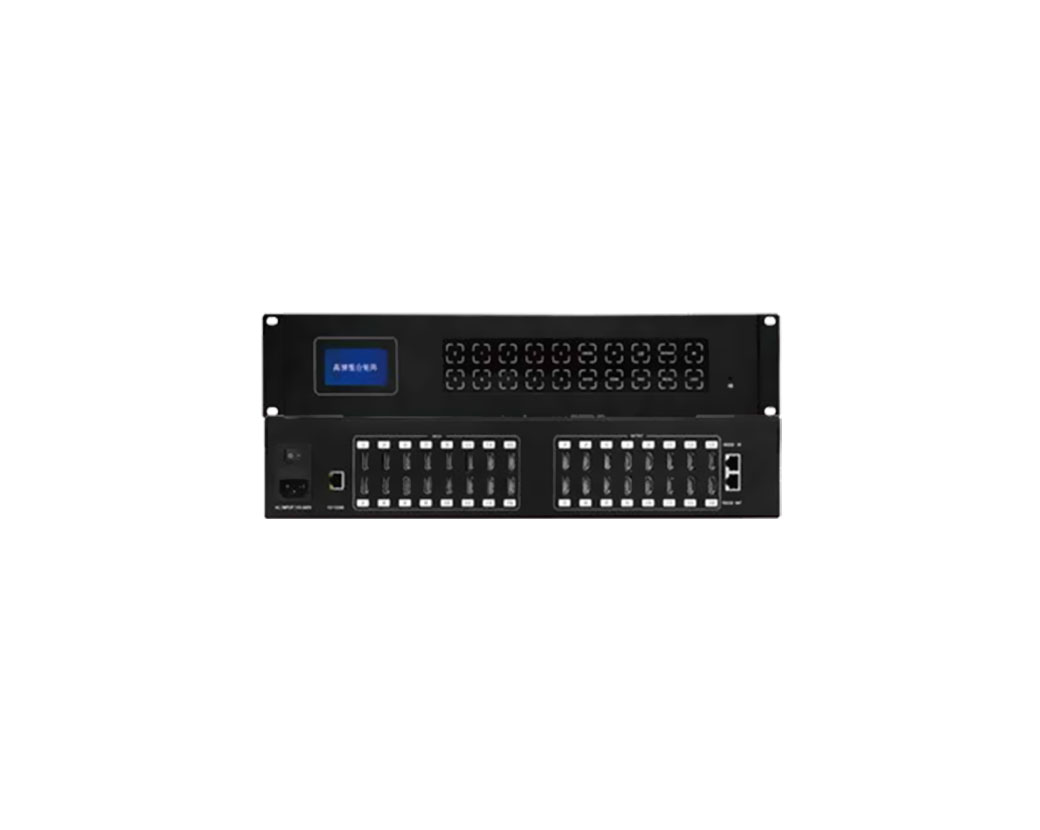

     灵动式HDMI矩阵

    此系列矩阵的优点是选型时可以选择2-16路输入和2-16路输出,更好的根据需求搭配输入输出接口,一体插卡式矩阵根据信号传输带宽以及分辨率的不同分为FM1616CH、FM1616CU两款矩阵,应用范围包括数字视频多屏显示系统,广播电视系统,医学示教系统,指挥控制系统等需求高品质数字视频显示领域。矩阵采用前面板触摸按键操控,具有 LCD显示状态。

    ◆ 支持HDMI信号输入、支持HDMI信号输出
    ◆ 支持EDID管理,可读取显示屏端的EDID,保证每一路信号呈现出最佳效果
    ◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
    ◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
    ◆ 支持LCD液晶屏显示,中英文显示轻松切换
    ◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
    ◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保存的显示状态
    ◆ 支持对最高达15米的长线输出作自动均衡(视线缆质量而定)

    类 型 项 目 参 数
    主机参数 型号 FM1616CH  FM1616CU
    机箱规格 1.5U 1.5U
    最大输入路数 16 16
    最大输出路数 16 16
    尺寸(mm)(W)*(L)(H) 482.6*260*75 482.6*260*75
    最大功率 36W 36W
    功能参数 输入卡 HDMI1.3、HDCP1.4 HDMI1.4
    输出卡 HDMI1.3、HDCP1.4 HDMI1.4
    输出分辨率 最大支持1920×1080@60hz(向下兼容)  最大支持3840X2160@30hz(向下兼容)
    传输带宽 单路4.45Gbps 单路10.2Gbps
    传输距离 不小于15米视线缆质量而定
    控制参数 矩阵管理网口 1个RJ45接口,10/100M自适应,支持对通讯矩阵的管理与配置
    矩阵管理串口 2个RS232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
    软件参数 控制软件 MATRIX 1.0,用于Windows XP/Vista/Win 7/Win10
    环境参数 工作温度 -10℃~60℃
    工作湿度 5~95%无冷凝
    电气特性 AC90-265V
